蔡司三坐标

XENOS可在各类要求最高测量精度的领域使用——从科研机构的测量实验室、航空和航天工业直至光学工业。这一高端测量机的测量精度达到技术极限,其测量范围近1立方米。

创新的机械设计

XENOS采用了全新的机械设计理念。与标准桥式测量机不同:Y导轨分布于侧壁顶部,分离式移动行程轴仅横梁于Y轴方向移动,更小及恒定的移动重量——与移动式平台相比堪称真正的优势。更低及恒定的移动重量造就了加速及最高速度的完美统一。

所有轴均采用线性驱动

XENOS的所有轴均采用线性驱动。其优点:高速、加速极快、定位精度高、驱动无剪切力影响。结合超高分辨率光栅尺技术,XENOS的线性驱动可获得高度稳定性及低于100纳米的极高定位精度。例如,测针偏移量越恒定,即可获得更佳的测量精度。于测量曲面时更显见另一优势:测针的移动路径与预定值越吻合,即可实现越出色的精确性。

虚拟中央驱动

XENOS于Y轴向配备双线性驱动系统,得益于蔡司最新的中央驱动技术可实现最佳的同步控制。该技术可据X轴位置完美分布驱动力。作为最新控制系统及算法之完美结合,这是在整个测量范围内获得最佳测量精度及运动稳定性的关键因素。

碳化硅陶瓷

XENOS在与精度密切相关的机器部件上采用创新的碳化硅陶瓷材料。迄今为止,该材料从未在类似产品或精度的测量机器上得到使用。与常规陶瓷相比,碳化硅陶瓷的热膨胀性降低约50%,而刚性则可最大提升30%,同时减重20%。与钢材相比,碳化硅陶瓷重量降低50%而竟仍可获得两倍的刚性。

加强型VAST gold

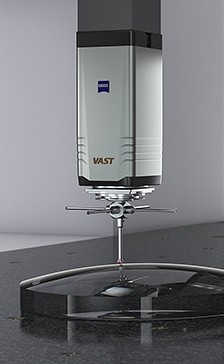

XENOS采用蔡司VAST gold测量探头。在研发过程中,蔡司在测量精度和测量重复度方面对该探头进行了优化。XENOS也采用了新型刚性连接。VAST gold探头可与最大长度为800毫米的测针以及最大重量为500克的测针配套使用,包括非对称型测针。

优化的气浮轴承

全新强化处理气浮轴承具有更佳的稳定性及测量精度。

改进的电子设计

通过全新的电子设计,移动线缆对精度影响显著降低。计算机辅助精度修正(CAA)法和特殊附加CAA修正技术在获得最大测量精度的过程中扮演着日趋重要的作用。



测量范围(in mm)


XYZ
9/15/79001,500700

长度测量误差E0


可配置的探头

VAST gold

可选用的软件

calypso

蔡司测量解决方案


xenos
